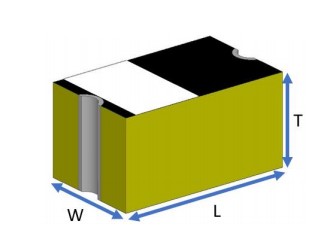

大家好，今天带大家认识下风华合金电阻之2512合金电阻的规格选型，合金电阻是一种贴片毫欧电阻，常用阻值在1毫欧~15毫欧之间，温度系数50ppm。尺寸主要是规格2512合金电阻，而2010的用量要少很多。主要用途是作为采样电阻使用，如电源电路、发动机电路的电流检测之用。合金电阻的代理，同时我们也有台湾光颉（VIKING）品牌LR系列。常规风华贴片电阻的额定功率是1W，但是在有些特定电路中，需要使用更高额定功率的贴片电阻以提高电路性能。这时，普通的用陶瓷为基材的贴片电阻从工 艺上较难实现。为此，风华特别研发了应用在大功率场合的合金贴片电阻，在结构上用合金层代替了与普通贴片电阻的陶瓷基片，整个构造上包括： 合金层、铜层、锡焊接层、保护层和表面印刷的阻值标记几部分。封装尺寸：包括1206，1210，2512合金电阻三个常规封装尺寸。电阻额定功率：1W~3W，较高可达3W，较常规厚膜贴片电阻的额定功率大大提高。低温漂（TCR）：±50ppm/℃

我们通过具体型号作为例子来说明风华2512合金电阻的规格和命名规则：MG N 12 H R03 FGT1、MG：是合金电阻产品代号；2、N： 第二位是额定功率代号，其中N表示额定功率为3W,其他可选额定功率包括：C(1W)、K(1.5W)、L(2W)、M（2.5W）共5个额定功率值可选3、12：第三个是合金电阻封装封装代号（也可以称为型号代号）。12意思是这是封装2512合金电阻，其他代号有：06（1206）；10（1210） 共三个封装型号可选。4、H：电阻温度系数代号。H代表±50ppm/℃,其他可选温度系数代号有：X：±75ppm/℃；K：±100ppm/℃；5、R03：风华合金电阻代码。需要注意的是，单位是欧姆（Ω），小数点用R表示；单位是mΩ（毫欧），小数点用M表示。R03即表示该合金电阻的阻值是0.03欧姆。R22表示0.22欧姆；R047表示阻值为0.047欧姆；而M50表示0.50mΩ；2M50表示阻值为2.50mΩ（毫欧）。其他规则与通用型贴片电阻相同。6、F：电阻值误差精度代号。F（代表：±1%）、G（代表：±2%）、H（代表：±3%）、J（代表：±5%）7、G：电阻结构代号：风华合金电阻的工艺和构造有两种。8、T：电阻包装方式代号： T表示编带包装；B表示塑料盒包装；C：塑料盒散装。这个与通用型贴片电阻含义相同。除了提供以上2512合金电阻之外，还有风华阻容感，长晶全系列二三极管MOS管，爱普生有源无源晶振等。
